Offshore instrumentering

Offshore instrumentering

Vindindustrien til havs fremmer nye fundamentkonsepter for havområder på dypere vann og større vindturbiner for å redusere kostnadene og optimalisere design. Overvåking av den strukturelle responsen i felt for disse strukturene gir viktige data for ytterligere forbedringer, tidlig varsling om degradering og tilstandsbasert vedlikehold. Belastningshistorikk og registrerte korrosjonshastigheter in situ kan gi viktige data for fremtidige levetidsforlengelser.

NGI har mer enn 40 års erfaring med instrumentering for offshore strukturell tilstandsovervåking og kan tilby overvåkingsløsninger som overlever de tøffe forholdene som forventes ved havvindparker, både på havbunnen, i sjøen og det som er over vannflaten.

Gjennom et nettverk av underleverandører leverer NGI nøkkelferdige strukturelle tilstandsovervåkingssystemer. Vi fokuserer på overvåkingsløsninger som genererer verdifulle data for våre oppdragsgivere. Dette inkluderer råd og spesifikasjoner av instrumenteringen vi mener er egnet til formålet. Som en systemleverandør uten egne sensormerker er vi alltid på utkikk etter nye komponenter for å forbedre overvåkingsytelsen.

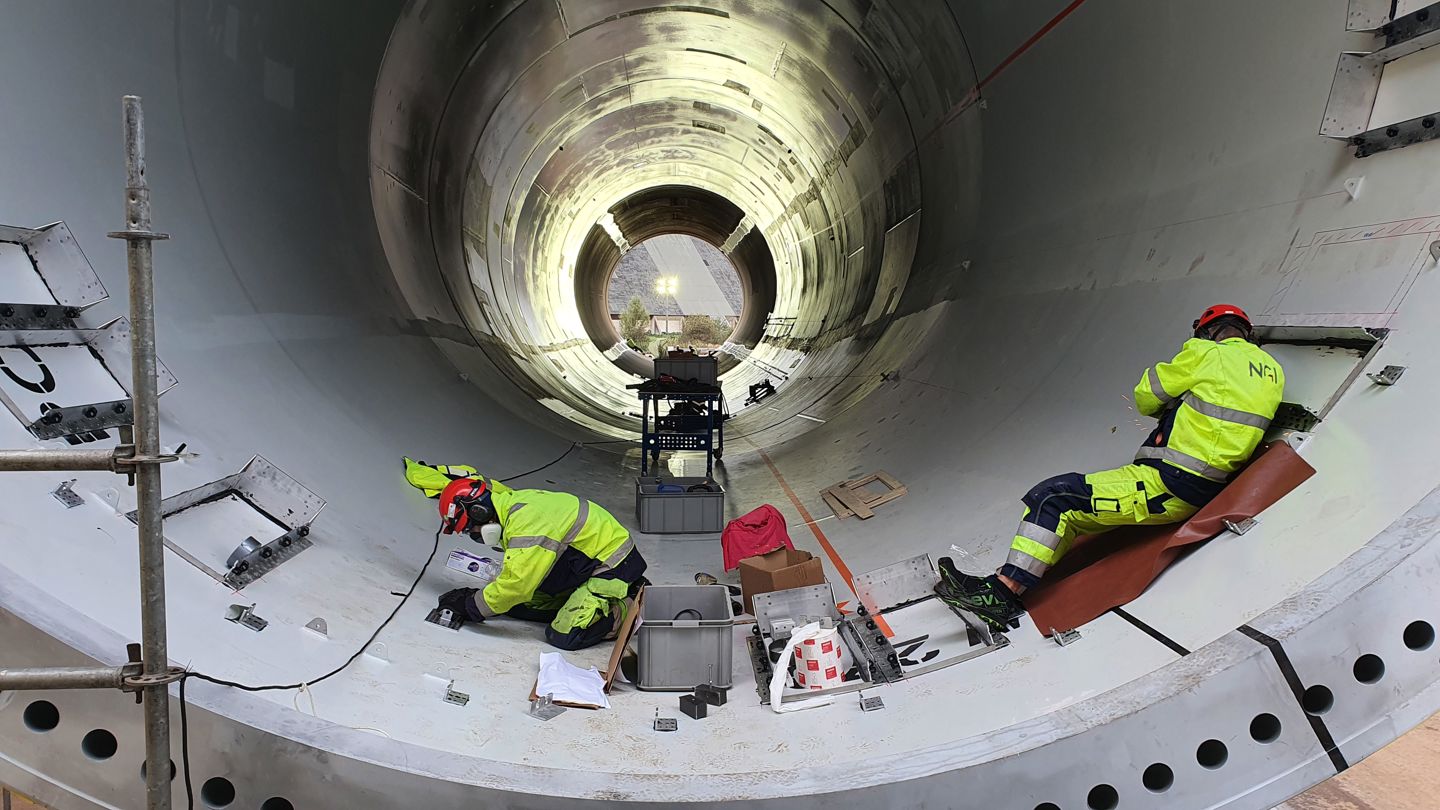

Nye overvåkningssystemer følges opp fra konsept til produksjon, sammenstilling, installasjon og idriftsettelse. Dette resulterer ofte i nye løsninger for en forenklet og robust installasjon og strukturell integrering, og sikrer at sensoravlesningene er representative for parametere som skal overvåkes. "Prototyper er vår standard".

Funksjonalitet, integritet og nøyaktighetstester har høy prioritet i våre løsninger og leveranser. Med erfaring innen offshore instrumentering fra 70-tallet har vi lært at "Djevelen er i detaljene", og at ingenting kan tas for gitt.

Integrert overvåking

Et integrert overvåkingssystem innebærer en sammensatt sensorkonfigurasjon som gir alle nødvendige data for å vurdere konstruksjonens respons og tilstanden til fundamentet. Ulike parametere henger ofte sammen, og det er derfor avgjørende å registrere alle for å forstå den målte responsen.

Kombinert bruk av infrastruktur som kabler og ett felles datainnsamlingssystem vil redusere de totale kostnadene sammenlignet med å installere flere uavhengige systemer.

NGI kan, i samarbeid med underleverandører, levere integrerte overvåkingssystemer for måling av følgende parametere over og under havnivå:

poretrykk og totalspenning i grunnen
setninger
dynamiske bevegelser og vibrasjoner
konstruksjonsdeformasjon og spenning
nivellering av konstruksjoner
deformasjoner og forskyvninger (grouted connections)
lastfordeling
vind- og bølgehøyde
temperatur og luftkvalitet (TP)
vannstand og strøm
erosjon rundt fundament (seabed scour)
korrosjonshastighet (ER/LPR‑noder)
katodisk beskyttelse (referanselektroder)

Sensorene er koblet til et modulært datainnsamlingssystem tilpasset hver instrumenteringsløsning.

Ettermontert instrumentering

NGI har utviklet instrumenteringsløsninger spesielt tilpasset offshore ettermontering, inkludert distribuert datainnsamling ved hjelp av EtherCAT‑moduler/WIFI‑sensorer for å redusere kabelbehovet, samt smarte magnetiske fester for rask montering på konstruksjonen.

Andre ettermonterte overvåkingsløsninger for subsea grouted connections og tøyningsmålinger er også under utvikling. Enkle ettermonteringsløsninger gjør det mulig å overvåke eksisterende offshorefundamenter ved behov og gir fleksibilitet til å flytte systemet for strukturell helsetilstandsovervåking mellom ulike vindturbiner eller konstruksjoner.
